电镀膜厚对端子性能的关键影响

 在电子设备的“神经末梢”——端子的生产中，有一个极易被忽略却足以决定产品生死的细节：电镀膜厚。

      很多人觉得“镀层越厚越耐用”，也有人为了控成本一味减薄镀层，却不知这两种做法都可能埋下致命隐患。端子的导电、抗腐蚀、插拔寿命，甚至整个设备的稳定性，都被这几微米的厚度牢牢掌控。

      今天就和大家拆解核心：电镀膜厚到底如何影响端子性能？不同镀层的厚度标准是什么？生产中该如何避坑？看完这篇，再也不用为“膜厚”发愁。

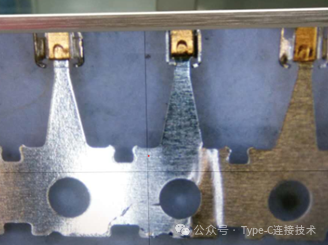

先搞懂：端子电镀的核心作用，不止“好看”

      端子的基材大多是铜或铜合金，本身易氧化、耐磨性差，电镀就是给它穿上一层“防护铠甲”，核心作用有两个：一是隔绝外界环境，防止基材腐蚀氧化；二是优化表面性能，保证稳定的电气连接和机械强度，让端子能长期可靠工作。

      而电镀膜厚，就是这层“铠甲”的厚度——既不能薄到形同虚设，也不能厚到画蛇添足。它直接决定了“铠甲”的防护力、导电效率和耐用性，哪怕是1μm的偏差，都可能导致端子失效，进而引发设备故障、批量召回等严重问题。

核心解析：电镀膜厚对端子3大关键性能的影响

      端子的核心性能的是导电、抗腐蚀、耐插拔，而这三者都与电镀膜厚深度绑定，不同厚度带来的效果天差地别，我们分“过薄、适中、过厚”三种情况，结合常见镀层一一说明。

一、电气性能：膜厚失衡，导电必出问题

     端子的核心使命是传输电流/信号，接触电阻的稳定性是关键——接触电阻过高，会导致发热、信号衰减、误码，甚至起火；电阻不稳定，则会引发设备间断性故障，这也是很多端子“一上电就发烫”的核心原因。

而膜厚，正是控制接触电阻的“关键旋钮”：

• 膜厚过薄：镀层易出现孔隙、不连续，铜基材直接暴露在空气中，会快速氧化生成高阻氧化物，导致接触电阻瞬间飙升5~10倍。比如镀金端子厚度＜0.3μm、镀锡端子＜3μm时，这种问题会格外明显，甚至出现信号断连。

• 膜厚适中：镀层全覆盖、孔隙率低，能稳定发挥镀层的导电优势，接触电阻维持在目标区间——镀金端子≤5mΩ，镀锡端子10~50mΩ，镀银端子≤10mΩ，满足不同场景的导电需求。

• 膜厚过厚：反而会增加电子传输的路径和散射，导致接触电阻反向升高30%~50%；同时过厚的镀层易产生内应力开裂，破坏导电连续性。比如储能端子镀锡超过12μm，比8μm厚的锡层温升高8℃，导电效率明显下降。




二、抗腐蚀性能：膜厚不够，“铠甲”形同虚设

     端子常处于潮湿、高温、含硫等复杂环境（比如车载发动机舱、户外设备），镀层的核心作用就是隔绝水汽、污染物，保护铜基材不被腐蚀。而膜厚，直接决定了“防护铠甲”的耐用性。

      举个真实案例：某车企信号连接器，为省成本将镀金厚度从0.5μm压到0.1μm，高温高湿测试1000小时后，接触电阻从8mΩ飙升到120mΩ，传感器批量误报，最终导致产品召回——根源就是薄金多孔，水汽钻入腐蚀基材，让“铠甲”彻底失效。

     不同场景对膜厚的防护要求不同：干燥的消费电子场景，镀锡3~5μm即可满足基础防护；而车载、工控等恶劣环境，镀锡需达到12~15μm，镀金需≥0.5μm，且需搭配1~3μm镍底层，才能有效阻隔腐蚀。

三、机械性能：厚≠耐用，插拔寿命看“精准厚度”

      端子需要频繁插拔（比如板对板连接器、测试接口），镀层的耐磨性直接决定插拔寿命；同时，镀层的附着力也会影响端子的结构稳定性，而这些都与膜厚密切相关。

• 膜厚过薄：镀层易磨损、脱落，插拔几次就会暴露基材，不仅接触电阻失控，还会导致端子卡滞、接触不良，插拔寿命大幅缩短——薄金（＜0.05μm）仅能满足一次性连接，无法承受高频插拔。

• 膜厚适中：镀层与基材附着力强，硬度适中，能承受高频插拔而不脱落。比如镀金1.27μm以上可支持千次插拔，镀锡5~8μm可满足消费电子1~5万次插拔需求，兼顾耐用性和经济性。

• 膜厚过厚：镀层易出现脆裂、起皮，尤其是镀金、镀锡过厚时，内应力过大，插拔过程中易脱落，反而降低机械可靠性；同时过厚的镀层会增加端子尺寸偏差，影响插拔顺畅度。

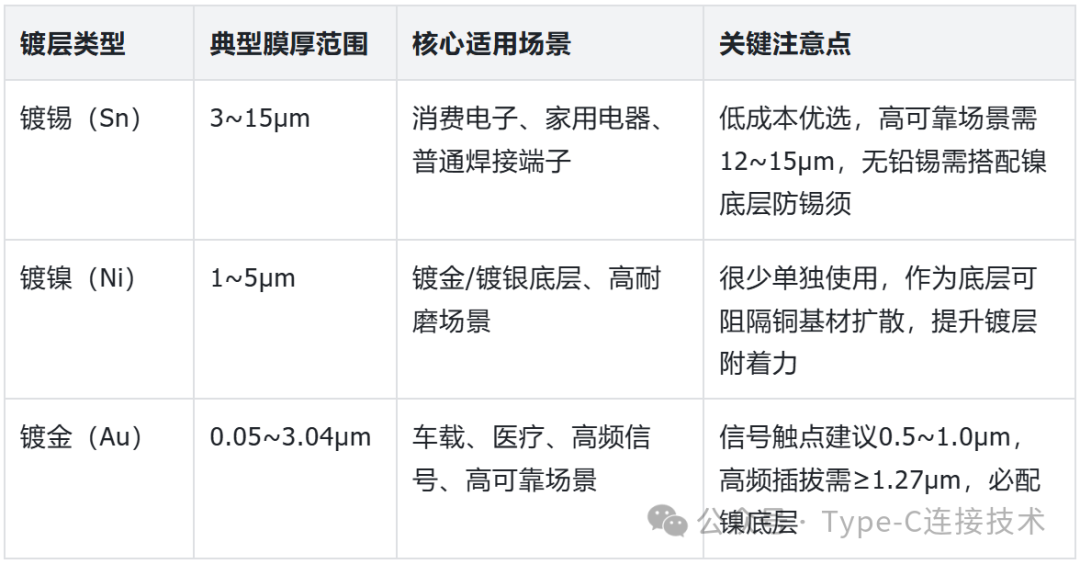

实用干货：常见端子镀层的膜厚标准（直接抄作业）

    不同镀层的特性不同，膜厚标准也有差异，结合IPC、GJB等行业标准，整理了最常用的3种镀层参考，覆盖消费电子、车载、工控等主流场景，再也不用盲目设定参数：

     补充提醒：插孔内壁镀层厚度通常比外表面薄30%~50%，设计时需预留余量；部分工程师易混淆毫米（mm）与微米（μm），比如0.05μm仅相当于0.00005mm，图纸误标会直接导致镀层失效。

避坑指南：3个常见误区，别再踩雷！

    很多端子失效，不是材质不行，而是膜厚控制不当，这3个误区一定要避开：

1. 误区1：薄镀省成本，忽视可靠性：为了降低成本，刻意减薄镀层（比如镀金＜0.3μm、镀锡＜3μm），短期内看似省钱，实则会导致端子快速腐蚀、电阻飙升，最终引发批量失效，反而增加召回和返工成本——薄金再贵，孔隙一高，全白费。

2. 误区2：厚镀更耐用，盲目加厚：认为镀层越厚越好，比如镀锡超过15μm、镀金超过1.5μm，不仅增加电镀成本，还会导致接触电阻升高、镀层脆裂，反而降低端子性能，得不偿失。

3. 误区3：只看面不看底，忽略镍底层：铜基材直接镀金/镀锡，无镍底层或镍底过薄，会导致铜原子扩散到表层镀层，形成高阻合金，半年内就会出现电阻飘移——正确做法是搭配1~3μm镍底层，阻隔扩散，延长端子寿命。




结语：微米之间，定终端品质

      端子是电子设备的“连接桥梁”，而电镀膜厚，就是这座桥梁的“基石”。它没有我们想象中那么“微不足道”，几微米的偏差，可能就是“合格产品”与“批量失效”的差距。

      不必盲目追求“越厚越好”，也不能为了成本牺牲厚度，核心是“精准匹配场景”——根据端子的使用环境、导电需求、插拔频率，选择合适的镀层和膜厚，才能在可靠性和成本之间找到平衡。

     毕竟，端子的稳定，才是整个设备长效运转的前提。微米之争，看似细微，实则关乎全局。
