端子与线缆连接有哪几种方式？
在电气连接领域，连接器端子是传递电流、信号的“桥梁”，而接线方式的选择，直接决定了连接的可靠性、安全性和使用寿命。据IPC 2025年数据显示，35%的电气故障源于连接器接线错误，无论是工业设备、汽车线束，还是家用电子、工控系统，选对接线方式都是避免故障的关键。
今天就为大家梳理连接器端子最常用的6种接线方式，从原理、优缺点到适用场景，一次性讲透，新手也能快速上手～
一、螺钉连接：最传统，适配多场景的“万能款”
螺钉连接是最经典、应用最广泛的接线方式，核心原理是通过拧紧金属螺钉，将导线机械夹紧在端子的导电片与螺钉之间，实现电气导通。端子内部通常设有导线插孔和导电片，侧面或正面的小孔可插入螺丝刀调节螺钉松紧。
核心优点：通用性极强，兼容各种线径和导线类型（单股、多股均可）；可拆卸、可反复调节，后期维护方便；结构简单，成本低廉，无需专用工具（一把螺丝刀即可操作）。
注意事项：拧紧力矩需控制得当——过松会导致接触不良、发热打火，过紧则可能损伤导线或端子螺纹；多股导线需压接冷压头后再插入，防止散丝引发短路；长期振动环境需搭配防松垫圈，避免螺钉松动。
适用场景：工业控制柜、配电柜、住宅电气、临时供电设备等，尤其适合需要定期维护、调整的场景，可支持0.25-150mm²导线连接，额定电流最高可达520A。

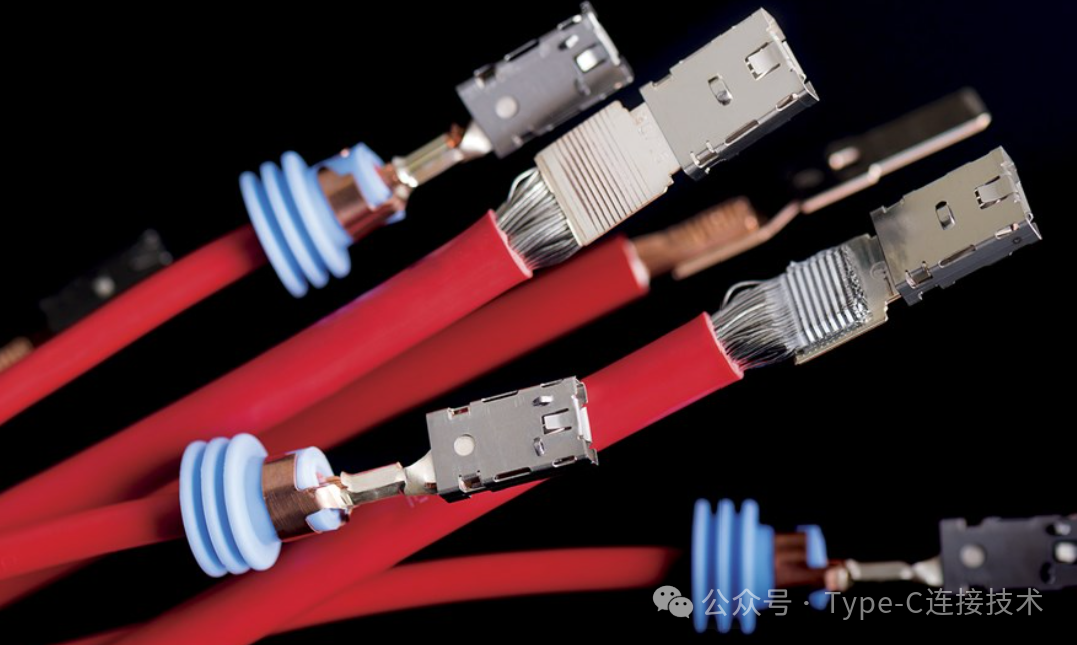

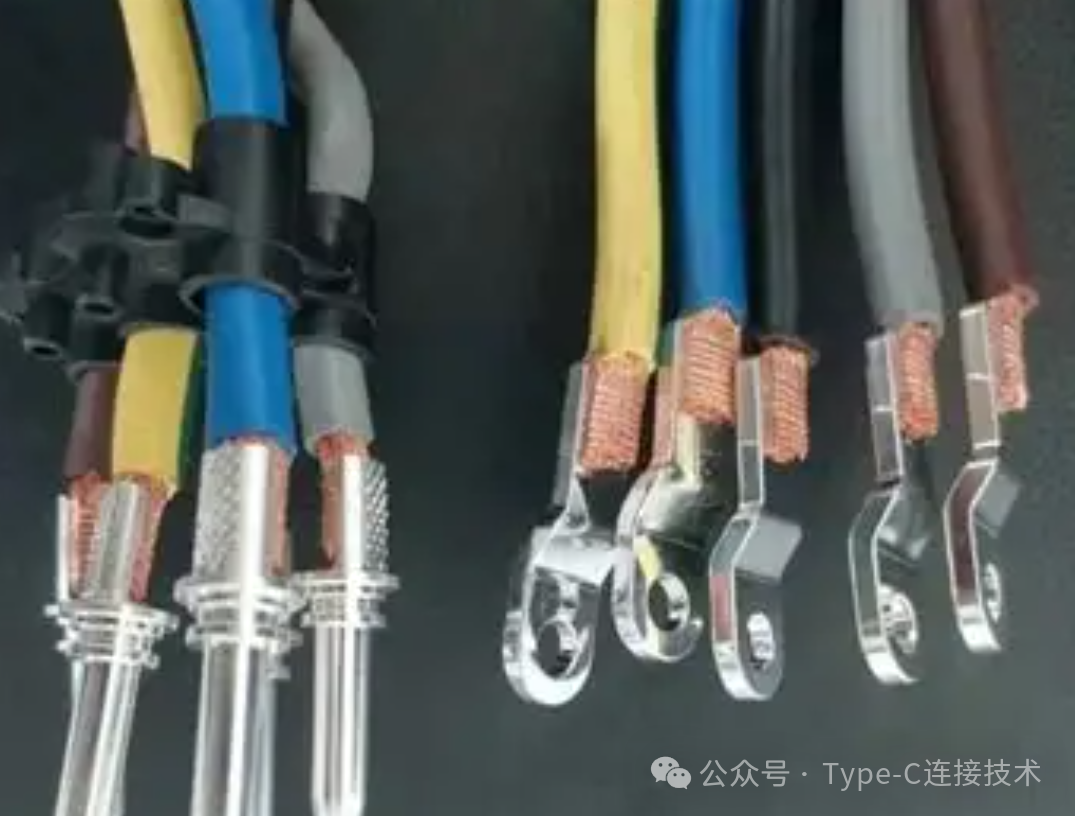

二、压接连接：汽车/工业主流，抗振耐用的“实力派”
压接连接是通过专用压接工具施加机械压力，使端子金属套管发生冷变形，与导线导体形成分子级结合，从而实现可靠连接，是目前汽车、工业领域的主流接线方式。
核心优点：机械强度高、抗振动性极强，可承受10万次以上振动疲劳测试；接触电阻低（比传统焊接低15%-20%），导电性能稳定；无高温操作，避免热损伤导线和端子；适合批量自动化生产，效率高。
注意事项：对操作要求较高，需选用与导线截面匹配的端子和压接模，压接形变率需控制在80%±5%；压接后不可二次拆卸，一旦压接不充分，会导致接触不良；必须使用专用压接工具（液压钳、手动压接钳等），不可徒手操作。
适用场景：汽车发动机线束、新能源汽车高压线束、工业机器人、航空航天设备等，尤其适合高振动、大电流的恶劣环境。例如汽车发动机线束中，采用双压接结构（铜管+绝缘筒）的压接端子，可有效应对振动导致的微动磨损。
三、焊接连接：永久性连接，精密场景的“优选款”
焊接连接是通过熔融焊料（如Sn63Pb37合金），将导线与端子焊盘融合在一起，形成永久性电气连接，接点电阻低且耐振动性强，适用于对可靠性要求极高的场景。
核心优点：电气性能优越，接触电阻极低，导电稳定；连接牢固，密封性好，可有效防止氧化、腐蚀；适配微型化电子元件，适合精密电路连接。
注意事项：需要专业操作技能和专用工具（电烙铁、焊锡丝等），烙铁温度需控制在300-350℃；高温会产生热应力，可能损坏敏感元件或PCB板；焊点需饱满无虚焊、假焊，焊后需清理焊渣；镀金/银端子可焊性更优，大电流场景建议采用冲压焊片式端子增强机械强度。
适用场景：PCB电路板、航天器、医疗设备、精密电子仪器等，尤其适合无需拆卸、对连接稳定性要求极高的永久性连接场景。
四、IDC刺破式连接：高效免剥线，批量布线的“效率王”
IDC（绝缘位移连接）刺破式连接，无需剥去导线绝缘层，端子内部的锋利金属触片会在专用工具按压下，刺破绝缘层直接与导体接触，实现导通，效率比传统压接提升50%。
核心优点：接线速度极快，无需剥线工序，减少人为错误；一致性好，适合多芯电缆、排线的批量连接；结构紧凑，节省空间，可实现高密度连接；能保持导线完整性，减少机械应力。
注意事项：需要专用压接工具，对线径要求严格，需匹配端子规格；一次性使用，不可重复接线；接触电阻相对较高，不适用于大电流场景，仅适合信号传输或低功率应用。
适用场景：网络水晶头（RJ45）、电话线（RJ11）、硬盘数据线、工控柜RS-485总线排线、通信设备背板连接等，尤其适合高密度、大批量的布线场景。

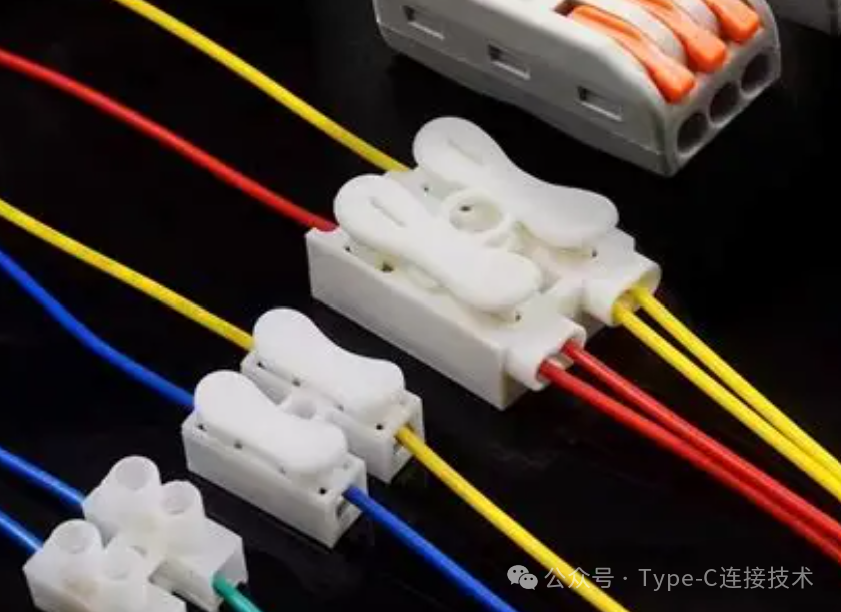

五、弹簧夹连接：免工具快速接，抗振场景的“新选择”
弹簧夹连接是螺钉连接的现代替代方案，通过端子内部的弹簧压力，将导线自动夹紧固定，无需工具即可完成接线，能提供一致的接触压力，抗振性突出。
核心优点：免工具操作，接线快速便捷，适合现场布线和紧凑型面板；弹簧机构可适应轻微线径变化，接触压力稳定，抗振性强，减少定期维护需求；结构紧凑，适配小空间安装。
注意事项：仅适用于小电流（≤10A）场景，承载能力有限；导线插入时需确保到位，避免接触不良；部分型号需按压释放机构才能取出导线，操作时需注意力度。
适用场景：铁路系统、工业控制柜、照明系统、楼宇控制单元等，尤其适合需要快速安装、高抗振的场景。
六、超声焊接连接：高频振动熔接，微型精密的“隐形款”
超声焊接连接是利用高频超声波（通常20-40kHz）的振动能量，使端子与导线的接触表面产生摩擦热，促使金属表面熔融并形成冶金结合，无需焊料即可实现永久性电气连接，是微型化、精密化场景的新型接线方式。
核心优点：无需焊料和助焊剂，无污染物产生，环保且避免焊料氧化隐患；焊接时间短（仅需0.1-1秒），效率极高，适合批量自动化生产；接头体积小、重量轻，适配微型端子和细导线；连接强度高，接触电阻极低，导电稳定性优于传统焊接。
注意事项：设备成本较高，需专用超声焊接设备，对操作参数（振幅、压力、时间）要求严格；仅适用于铜、铝等延展性好的金属导线与端子，不适用于硬度高的金属；导线与端子的接触面积需匹配，避免出现虚焊、脱焊；焊接时需固定牢固，防止振动偏移导致接头失效。
适用场景：微型电子元件、新能源电池极耳连接、医疗器械导线、航空航天微型线束、消费电子（如耳机、手表）内部连接等，尤其适合细导线（0.01-0.5mm²）和微型端子的精密连接。
很多人纠结接线方式的选择，核心是平衡「可靠性、操作难度、成本、场景需求」，以下总结帮你快速匹配：
需频繁维护、通用性强 → 螺钉连接
高振动、大电流、批量生产 → 压接连接
精密电子、永久性连接 → 焊接连接
多芯排线、批量布线、高效免剥线 → IDC刺破式连接
小电流、快速接线、高抗振 → 弹簧夹连接
最后提醒：接线必避的3个坑
1. 导线与端子不匹配：线径、电流需严格对应，参考AWG表，避免过载或接触不良；
2. 操作不规范：剥线长度公差需控制在±0.1mm，压接、焊接需符合工艺要求，避免虚接、散丝；
3. 忽视环境适配：潮湿、高温、振动环境需选用对应防护设计（如防水、防松、耐高温端子），必要时做灌封、热缩防护。
连接器端子的接线，看似简单，实则藏着太多细节。选对接线方式，不仅能提升连接可靠性，更能避免后期频繁故障，降低维护成本。
