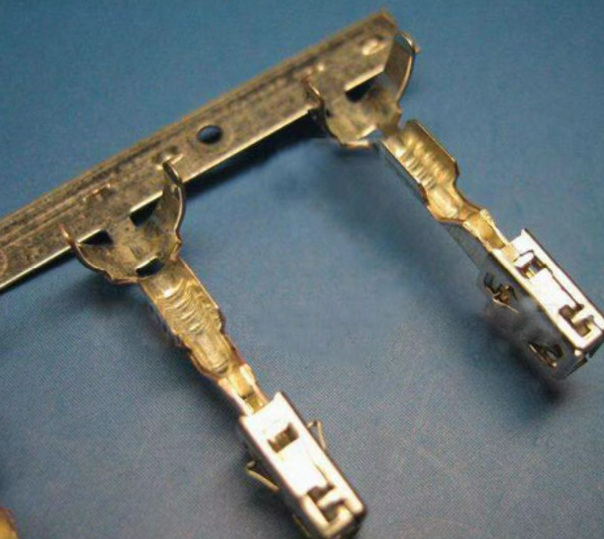

连接器作为电子设备信号与电力传输的“桥梁”，端子镀镍/镀金层更是保障接触可靠、抵御腐蚀的核心“防护衣”。无论是工业控制、车载电子，还是消费电子、新能源领域，一旦镀层脱落，暴露底层基材，轻则导致接触电阻异常、信号衰减，重则引发设备故障、烧毁甚至安全隐患，不少工程师和采购人员都曾被这个问题困扰。

     今天就拆解端子镀镍/镀金层脱落的核心原因，搭配可落地的改善对策，从源头规避隐患、解决现场问题，建议收藏备用！

一、先搞懂：为什么镀镍/镀金层会脱落？

镀层脱落的本质，是镀镍/镀金层与端子基材（多为黄铜、磷青铜）之间的结合力不足，再加上外部因素的侵蚀，最终导致“分层、起皮、脱落”。结合工程实操经验，核心原因可分为4大类，覆盖生产、装配、使用全流程。

（一）生产工艺：源头隐患，占比最高

这是镀层脱落最主要的原因，很多问题从电镀环节就已埋下，尤其容易被中小厂商忽视。

1. 前处理不彻底（最关键）：端子基材表面残留油污、氧化层、指纹或微蚀残留物，这些污染物会阻碍金属原子间的有效结合，导致镀层“粘不牢”。比如未经过充分超声波清洗，基材表面的油污会形成隔离层，后续电镀的镍/金层就像“浮在表面”，稍受外力就会脱落。同时，若前处理水洗不充分，化学药品残留会污染镀液，进一步削弱结合力。

2. 电镀参数失控：镀液成分失衡（如金浓度过低、添加剂比例失调）、电流密度过大或过小、电镀温度/时间控制不准，都会导致镀层结晶粗糙、疏松，结合力大幅下降。比如镀金时电流密度过大，会让金层结晶粗糙、发红，甚至出现“虚镀”；镀镍时温度过高，会导致镍层应力过大，连带表层金层一起脱落。

3. 底层处理不当：镀镍作为镀金的“过渡层”，其质量直接影响金层附着力。若镍层磷含量不当（偏离7-9%的合理范围）、孔隙率高，或镍层本身与基材结合不牢，会导致“镍层+金层”整体脱落；部分厂商为节省成本，镍层厚度不足（低于0.4μm），无法形成致密的阻挡层，也会加速表层镀层脱落。

4. 后处理不到位：电镀完成后，水洗不彻底会导致镀液残留，干燥后形成盐渍，成为镀层脱落的“隐患点”；过度烘烤或温度过高，会导致镀层应力释放不良，引发起皮、鼓泡，尤其高温场景下，这种问题会更突出。

（二）材质选型：适配性不足，先天缺陷

端子基材和镀层材质的选型，直接决定了镀层的结合基础，选型不当会导致先天结合力不足。

1. 基材杂质过多：端子基材（如黄铜、磷青铜）中含有过多杂质，会影响镀层与基材的结合稳定性，尤其杂质分布不均时，会出现局部镀层脱落的情况，这也是部分廉价端子镀层易脱落的核心原因之一。

2. 镀层材质不符：未根据使用场景选择合适的镀层材质，比如在高频插拔、强腐蚀场景，选用普通软金而非硬金，会导致镀层磨损过快、脱落；部分厂商使用劣质镀金/镀镍原料，杂质超标，也会大幅降低镀层结合力和耐久性。

3. 基材与镀层热膨胀系数不匹配：端子基材与镀镍/镀金层的热膨胀系数差异过大，在温度循环（如设备启停、环境温度变化）过程中，两者收缩、膨胀幅度不同，产生内应力，长期下来会导致镀层开裂、脱落，尤其车载、高温工业场景中更易出现这种问题。

（三）装配与使用：人为+环境，加速脱落

即使生产环节合格，不规范的装配操作和恶劣的使用环境，也会加速镀层脱落，这也是现场故障中最常见的诱因。

1. 装配操作不规范：暴力插拔、插拔角度偏差，会导致端子变形、镀层磨损，甚至出现局部起皮；压接时工具选型不当、压接力不足或过大，会导致端子基材变形，破坏镀层与基材的结合，引发脱落；装配时焊锡渣、灰尘等异物残留，也会间接影响镀层完整性，加速局部脱落。

2. 环境因素侵蚀：潮湿、盐雾、高温、粉尘等恶劣环境，会直接破坏镀层结构。比如沿海、化工场景的盐雾，会通过镀层针孔侵入底层，引发电化学腐蚀，导致镀层起泡、脱落；高温环境会加速镀层老化、基材氧化，削弱结合力；粉尘、油污堆积在接触界面，会磨损镀层，同时吸附湿气，进一步加剧脱落。

3. 长期老化与磨损：连接器长期使用，端子弹性疲劳、多次插拔导致镀层磨损，会逐步暴露底层基材，进而引发氧化、腐蚀，最终导致镀层大面积脱落；高频热插拔产生的电弧高温，也会破坏金镍层结合力，加速脱落。




（四）设计缺陷：细节疏漏，埋下隐患

端子结构设计不合理，会导致镀层受力不均，长期使用后易脱落。比如端子触点设计过薄、接触压力不足，插拔时受力集中在局部，导致镀层磨损脱落；端子边角过于尖锐，电镀时镀层厚度不均，边角处镀层较薄，易优先脱落；未设计密封结构，无法抵御环境侵蚀，也会加速镀层失效。

二、对症施策：镀层脱落改善对策（落地性极强）

针对以上原因，需遵循“源头预防、过程控制、后期维护”的原则，从生产、选型、装配、使用四个维度入手，全方位解决镀层脱落问题，兼顾成本与可靠性。

（一）优化生产工艺，从源头杜绝隐患

1. 强化前处理流程：电镀前必须对端子进行彻底清洁，采用“三次超声波清洗+微蚀+水洗”的流程，彻底去除表面油污、氧化层、杂质，确保基材表面新鲜、洁净，形成合适的微观粗糙度，让镀层能牢固“锚定”在基材上；严格控制水洗环节，避免化学药品残留，防止污染镀液。

2. 精准控制电镀参数：根据镀层类型（镀镍/镀金）和端子材质，设定合理的电镀参数：镀镍厚度控制在2-3μm，镀金厚度不低于0.5μm（恶劣场景可提升至0.76μm以上）；严格控制镀液成分，定期过滤、检测，及时补充添加剂、清除杂质；控制电流密度、电镀温度和时间，避免出现“虚镀”“结晶粗糙”等问题，确保镀层均匀、致密。

3. 优化底层与后处理：镀镍时控制磷含量在7-9%，减少镍层应力，提升镍层与基材、金层的结合力；电镀完成后，进行充分水洗、烘干，避免镀液残留；必要时进行钝化处理，在镀层表面形成致密保护膜，提升防腐性能，延缓镀层老化，同时防止镀层变色、起皮。

（二）科学选型，规避先天缺陷

1. 选用优质基材：优先选择高导电率、高弹性、杂质含量低的端子基材（如优质黄铜、磷青铜、铍铜），从源头提升镀层结合稳定性，避免因基材杂质过多导致的镀层脱落问题。

2. 匹配镀层材质与场景：根据使用场景选择合适的镀层：高频插拔、耐磨场景选用硬金镀层，提升耐磨性；潮湿、盐雾、强腐蚀场景（如沿海、化工）选用加厚镀金/镀镍，或采用“镀镍+镀金”双层结构，利用镍层的防扩散、耐磨特性，提升镀层整体稳定性；普通场景可选用常规镀镍/镀金，平衡成本与性能。

3. 匹配热膨胀系数：选型时关注端子基材与镀层的热膨胀系数，尽量选择匹配度高的组合，尤其高温、温度循环频繁的场景，避免因热应力导致镀层开裂、脱落。

（三）规范装配与使用，延缓脱落速度

1. 制定标准化装配流程：规范插拔操作，避免暴力插拔、角度偏差，确保端子安装到位、卡扣锁紧；压接时选用适配的压接工具，控制压接力与压接深度，避免基材变形；装配环境保持洁净，及时清理焊锡渣、灰尘等异物，避免污染接触界面；批量装配后，进行100%导通测试，排查镀层破损、虚接等问题。

2. 强化环境防护：户外、潮湿、盐雾场景，选用密封式连接器（防护等级不低于IP67），加装防尘防水罩，端子表面可喷涂三防漆，增强防腐能力；高温场景，选用耐高温材质的连接器，优化散热结构，避免端子长期处于高温环境；振动、冲击场景，选用带锁紧机构、抗振动的连接器，端子设计加强筋，提升机械稳定性；定期清理连接器表面的粉尘、油污，避免磨损镀层、引发腐蚀。

3. 规范后期维护：定期对连接器进行导通测试、接触电阻测试，若接触电阻超过10mΩ，及时排查处理；定期检查端子状态，发现镀层脱落、氧化锈蚀，及时更换；对于高频插拔、长期使用的连接器，定期进行插拔维护，清理接触界面的氧化层；建立维护台账，记录使用时间、维护情况，提前预判老化失效风险，及时更换老化端子。

（四）优化结构设计，减少受力不均

优化端子触点设计，增加接触面积和接触压力（通常控制在0.5-5N），避免插拔时受力集中；将端子尖锐边角打磨圆滑，确保电镀时镀层厚度均匀；设计密封结构，提升连接器防护等级，抵御环境侵蚀；对于高频插拔场景，在镀层中加入耐磨添加剂，提升镀层硬度，延长插拔寿命，减少镀层磨损脱落的概率。

三、总结：做好3点，彻底解决镀层脱落难题

连接器端子镀镍/镀金层脱落，从来不是单一环节的问题，而是生产、选型、装配、使用全流程的“综合病症”。想要彻底解决，核心做好3点：

1.  源头把控：优化生产工艺，尤其强化前处理和电镀参数控制，确保镀层与基材结合牢固；

2.  精准适配：根据使用场景选型，匹配优质基材和镀层，规避先天缺陷；

3.  规范管控：标准化装配操作，做好环境防护和后期维护，延缓镀层老化磨损。

随着电子设备向小型化、高频化、恶劣化场景演进，对连接器端子镀层的可靠性要求越来越高。掌握以上原因和对策，既能快速排查现场故障，也能从源头规避隐患，降低设备故障风险和维护成本。
