电镀的作用

2026-08-18 vigorconn

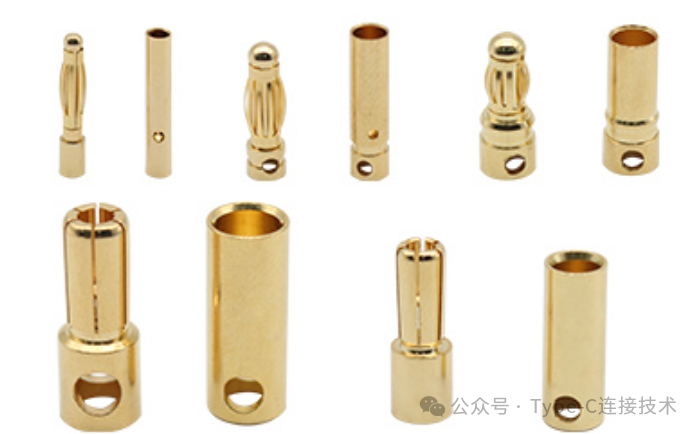

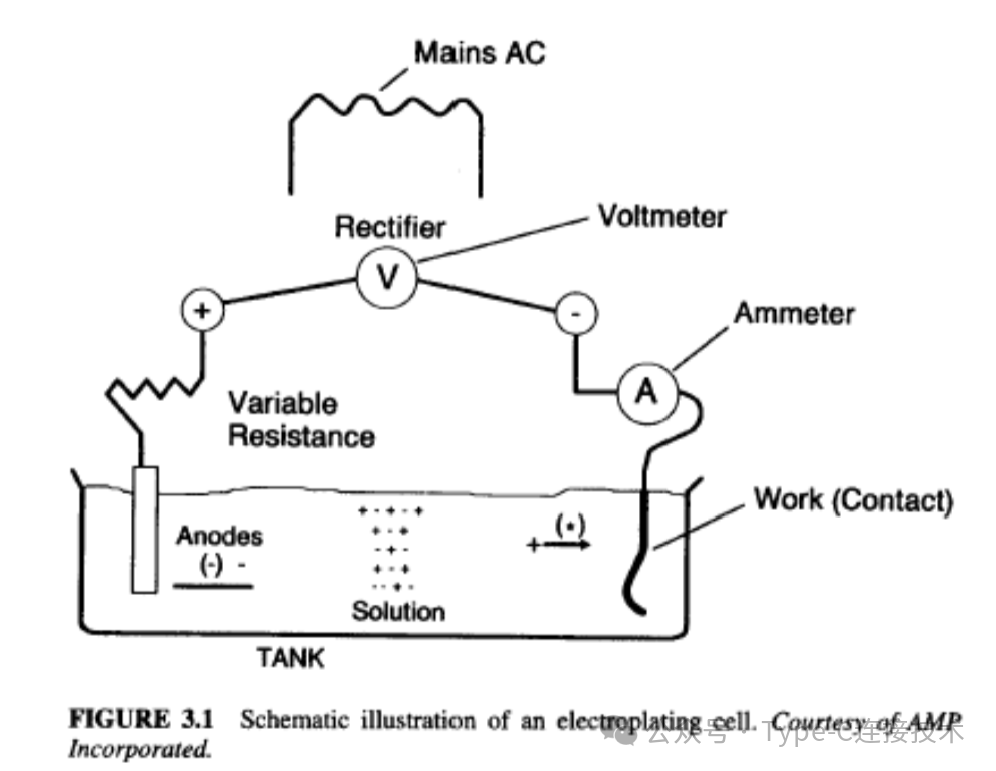

连接器端子通常采用铜合金作为基材，但铜合金本身在自然环境中容易氧化、硫化，表面会生成不导电的氧化膜，导致接触电阻增大。电镀即在铜合金基材上沉积一层其他金属，以解决这一根本矛盾。电镀的作用可归纳为两大核心功能：

一、对端子基材的防腐蚀保护

铜合金在典型工作环境中易受氧化、硫化、氯化等腐蚀。电镀层将接触弹片与工作环境隔开，阻止腐蚀性介质（氧气、水汽、硫化物、氯化物等）直接接触基材。

在高温条件下，铜合金中的基材原子（如Cu、Zn）可能通过镀层孔隙扩散到表面，与氧气及污染物反应生成腐蚀产物，造成"孔隙腐蚀"。电镀层（尤其是镍底层）可有效阻挡这种扩散。

电镀层材料在应用环境中自身不能发生导致接触界面功能失效的腐蚀。

这是电镀在连接器领域最核心的功能，它直接决定了连接器的电气可靠性和使用寿命。

贵金属镀层（如金、钯）：其本质不生成表面氧化物，保证接触界面的纯洁性，无需额外破坏即可实现金属-金属接触。非贵金属镀层（如锡、银）：自身虽会氧化，但其氧化膜厚度受限且易于在配合时被破坏（如锡氧化膜硬而脆，在接触力作用下容易被擦除），建立金属接触后，氧化物又能在界面处提供一定的再氧化防护。

电镀层可通过降低表面硬度来增大a斑点（导电斑点）的尺寸，从而降低接触电阻

当镀层材料的电阻率低于基材时，电流在镀层中的扩散更充分，有利于降低收缩电阻

在连接器有效期内，非贵金属镀层在配合破裂氧化膜后，能通过自身特性防止界面再次被氧化（如锡的微动腐蚀虽是需要关注的失效模式，但通过合理设计可实现高度可靠的使用）

电镀层提高了端子表面的硬度，增强了抗磨损能力，在贵金属镀层（如金）与基材之间加镀镍底层，可显著提升耐磨性。例如在0.05μm钴-金镀层下增加2.5μm镍底层，接触电阻稳定寿命可提高约100倍以上

镀层材料、镀层厚度和镀层光洁度对摩擦系数有积极影响，可有效降低插拔力

不同镀层材料对插拔力的影响不同：金镀层插拔力性能较优，锡铅镀层则较差

部分镀层（如锡）在接触界面起到一定的润滑作用，减少配合时的磨损

镍底层是连接器镀层系统中不可或缺的一环：

阻挡扩散：防止铜基体向贵金属镀层迁移，避免形成高电阻的金属间化合物

提高硬度：增强镀层系统的整体硬度，大幅提升耐磨性

平整底材：改善基材表面质量，为上层镀层提供均匀的基底

隔离保护：防止铜基材腐蚀产物通过孔隙扩散到镀层表面

镀锡/锡铅层可显著提高端子的可焊性

标准化镀层匹配（如IEEE 1394标准规定了金/镍、金/钯/镍等组合）确保了不同来源的连接器插头和插座之间的兼容性。

连接器端子的基材铜合金无法同时满足低电阻、良好的弹簧性能、抗腐蚀、耐磨等综合要求，而电镀正是解决这一矛盾的关键手段。通过电镀，可以在优良弹簧性能的铜合金基材上，赋予接触界面所需的电学特性和表面防护能力，从而实现连接器在整个使用寿命内的低且稳定的接触电阻。
