屏蔽连接器提高电磁兼容性

在连接器中添加 EMI 屏蔽可防止电磁噪声成为问题。

电磁噪声对策。屏蔽连接器提高了电磁兼容性。

随着从智能手机到医疗设备再到汽车等设备处理大量数据，所有类型的电子设备的信号速度都变得越来越快。

电磁干扰 （EMI） 是由内部或外部源产生的电网中的一种不需要的噪声。由设备自身的内部数字定时信号或电子元件产生的 EMI 可能会导致同一系统内其他元件发生故障。这是系统内电磁兼容性 （EMC） 问题。

EMI 给开发安装高密度电子元件的高性能电子设备的设计工程师带来了问题。当在这些类型的设备中使用互连（或连接器）时，通常需要对这些连接器进行 EMI 屏蔽，以防止电磁噪声成为问题。

连接器到外部无电噪声电磁干扰 （EMI）

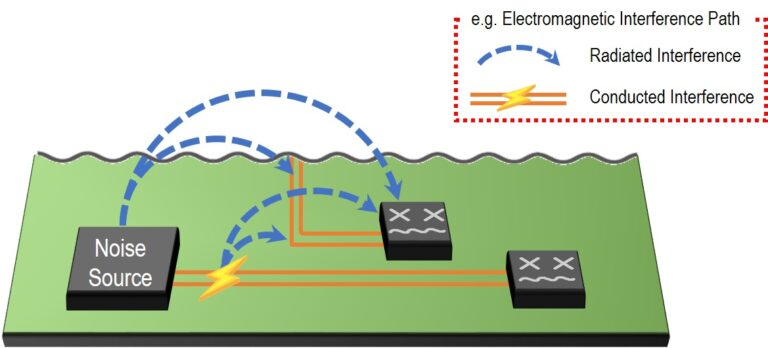

当在导电表面（或导线或 PCB 走线）上传播的高频信号产生时变电磁场时，就会发生辐射干扰 。该电磁场会辐射，并且可以在距离该表面一定距离的地方检测到。源与相邻表面（或导线或 PCB 走线）之间的距离越短，可以检测到的耦合场就越大。由于相邻表面是导电的，因此电压和电流会受到电磁场的感应。为此，解决方案通常需要屏蔽外壳、电缆和连接器。如果系统的任何一个部分未屏蔽，它将成为辐射 EMI 泄漏点。

当电路中的有意或无意信号通过导体（例如，导线或 PCB 走线）直接从一个地方传播到另一个地方，从而干扰目标电路或设备的正常运行时，就会发生传导干扰 。输入电源线就是传导干扰的一个例子。在这种情况下，使用线路滤波器、电容器网络和类似方法将预期电压信号与干扰电压分离（或调节）。

EMI 缓解技术通过包括适当的接地结构和盖来消除连接器的电磁噪声。这包括带有金属屏蔽层的信号触点尾部的安装位置。微同轴、微型射频、板对板和带屏蔽的 FFC/FPC 连接器被广泛用于防止具有无线通信功能的高性能电子设备（如 Wi-Fi、GPS 和 LTE）的 EMI。

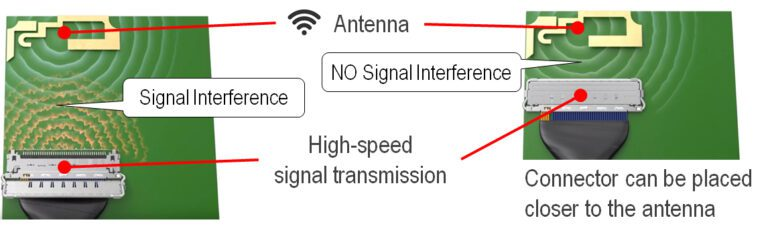

此图显示了连接器和电缆的接近程度，有和没有信号干扰。 通过包含适当的接地结构和盖子来消除连接器的电磁噪声。

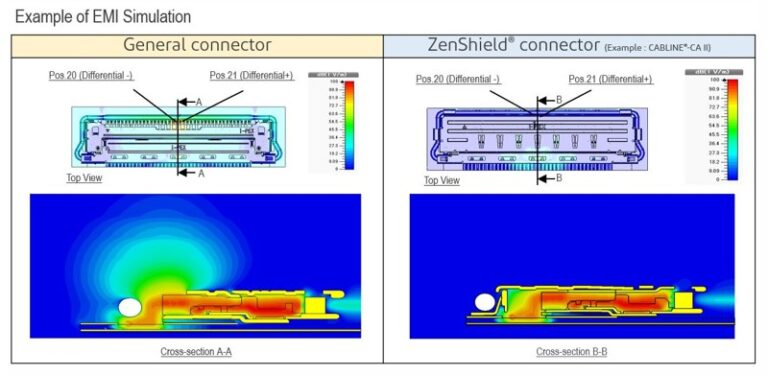

360°屏蔽设计不仅防止了来自插头和插座接触点的电磁噪声辐射，还防止了来自信号端子的电路板安装部分（SMT 位置）的电磁噪声辐射。此外，当连接器配接并正确接地到电路板时，插头和插座屏蔽层都在多个点连接。这确保了连接器金属屏蔽层中产生的电流有足够的接地返回路径，并抑制屏蔽层发出的电磁噪声。

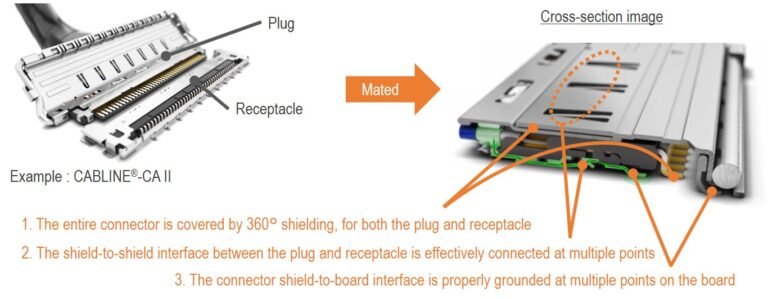

整个连接器应覆盖 360° 屏蔽，包括插头和插座、电路板安装部分（SMT 位置）以及信号端子的接触部分。

插头和插座之间的屏蔽层接口应在多点有效连接。

连接器屏蔽板接口应在板上的多个点正确接地，以改善接地返回路径。

凭借这些设计特点，连接器本身可以显着缓解 EMI。连接器屏蔽技术允许将连接器放置在靠近敏感子系统（例如用于无线通信的发射/接收天线）的位置，从而为设计工程师提供了更大的电路板设计灵活性。
