超实用 “USB Type-C” 接口原理与应用指南

 如今，Type-C 对大家来说早已不是新鲜事物，它堪称科技界的 “瑞士军刀”，凭借一根线，就能轻松实现充电、数据传输、外接显示器等诸多功能。

       2024 年 12 月 28 日，欧盟发布新规，明确规定在欧盟范围内销售的新手机、平板电脑、数码相机、耳机、电子阅读器、游戏手柄、鼠标以及便携式导航系统等电子设备，都必须配备 USB Type-C 充电接口。这一举措让 Type-C 迅速成为电子设备的 “通用钥匙”

       那么接下来让我们一起走进Type-C的世界，揭开它神秘的面纱吧！

一、Type C 接口特点

1. 正反盲插设计

Type-C采用对称式接口设计，支持双向插入（USB-IF标准），彻底解决传统USB插拔方向难题，提升使用便捷性。

2. 高速数据传输

支持USB 3.1/3.2标准，理论速率达10Gbps；兼容USB4规范后，带宽可提升至40Gbps，满足4K/8K视频及大文件传输需求。

3. 高功率供电能力

通过USB Power Delivery（PD）协议，最高支持240W（48V/5A）电力传输，可为手机、平板、笔记本等设备快速充电，并支持双向供电（如反向充电）

4. 多功能集成

单接口集成数据传输、充电、音视频输出（支持DP、HDMI协议）及网络扩展功能，实现“一线多能”，简化设备连接复杂度。

5. 紧凑尺寸与高耐用性

接口体积仅为传统USB-A的1/3，适配超薄设备设计；通过USB-IF认证的Type-C接口可承受1万次插拔，耐用性显著提升。

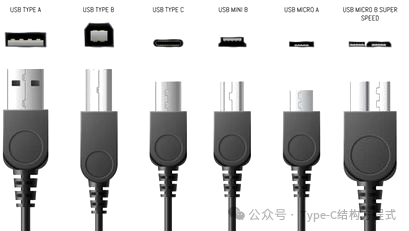

6. 广泛兼容性与扩展性

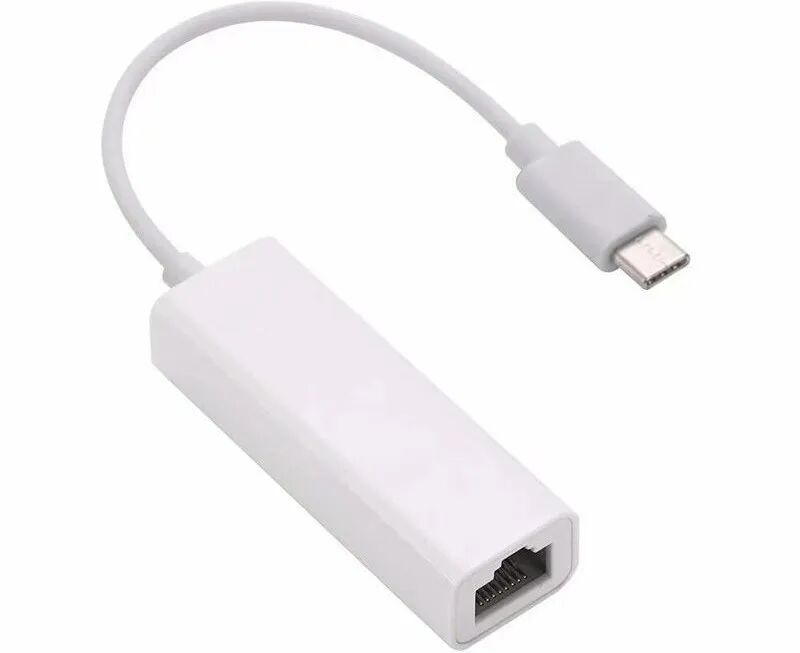

支持向后兼容旧版USB接口（需转接器），并可通过扩展坞实现多种接口转换（如HDMI、以太网等），覆盖消费电子、工业、医疗等多领域。

二、Type C 接口引脚详解

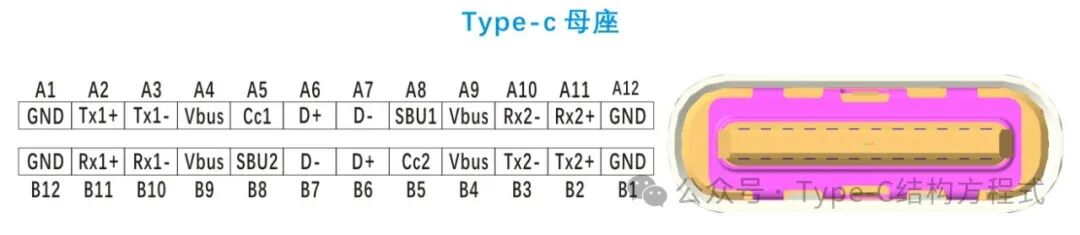

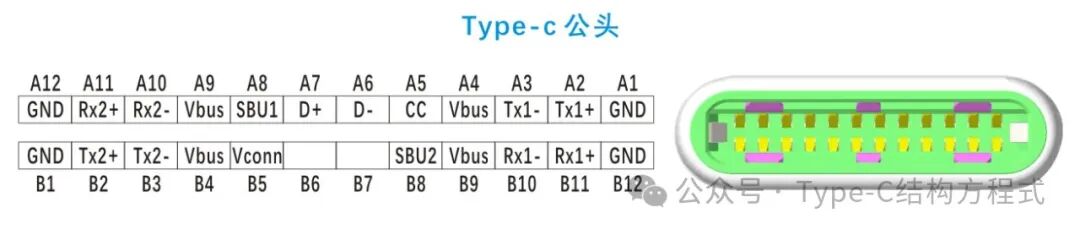

完整的Type-C接口共有 24个引脚，分为 上下两排对称排列（每排12个）。这种对称设计使得接口可以正反插入，系统会自动检测方向并调整引脚功能。

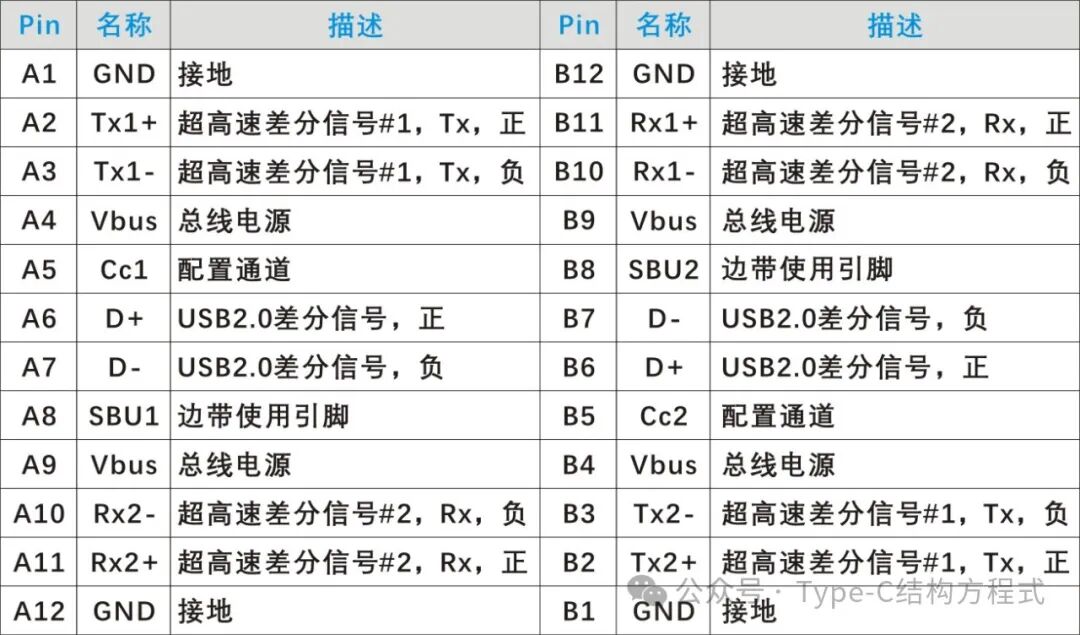

Type C 接口引脚对照图

1、电源与接地（VBUS & GND）

• VBUS：默认提供5V电压，通过USB Power Delivery（PD）协议可动态协商电压（5V/9V/15V/20V/28V/36V/48V）和电流（最高5A），实现快速充电。

• GND：提供电流回流路径，确保电路稳定。

2、USB 2.0数据通道（D+ & D-）

• 兼容传统USB 2.0设备（如键盘、鼠标），传输速率最高480 Mbps。

3、高速数据通道（TX/RX）

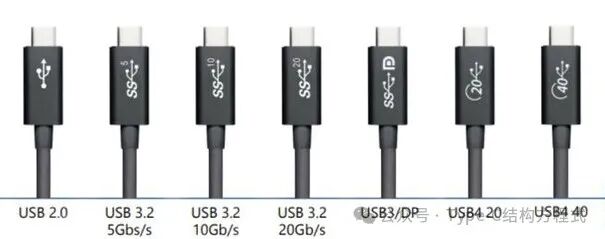

• 3、TX1±/RX1± 和 TX2±/RX2±：支持USB 3.2 Gen 1/2（5/10 Gbps）、USB 3.2 Gen 2x2（20 Gbps）、USB4（40 Gbps）或Thunderbolt 3/4协议。

• 方向自适应：根据插入方向，设备自动切换发送（TX）和接收（RX）通道。

4、配置通道（CC1/CC2）

• 检测连接状态和方向。

• 协商功率传输（USB PD协议）。

• 启用Alternate Mode（如DisplayPort、HDMI、MHL等）。

5、边带使用引脚（SBU1/SBU2）

• 在Alternate Mode下用于传输辅助信号（如DisplayPort的音频通道或USB4的TMDS信号）。
